引言
全球能源缺少和大气污染问题日益严峻 ，汽车工业绿色低碳生长已成为降低全社会碳排放、增强国家竞争力的有效手段。作为领先的功率半导体厂商之一 ，新葡萄8883官网AMG一直致力于技术立异 ，研发种种高效、高品质的功率器件 ，为大功率智能充电站提供宁静可靠的解决计划 ，在支持绿色出行的同时助力全面低碳社会的可连续生长。
缩短充电时间的高输出挑战
对电动汽车车主来说 ，缩短充电时间是很是重要的诉求 ，而大功率充电是其中要害的支撑技术。提升续航距离需要増加电池容量 ，为缩短充电时间 ，需要高输出能力的充电桩 ，如360kW的充电桩要搭载9个40kW的电源�？�。在电路拓扑方面 ，单向充电桩使用三相Vienna整流LLC电路�；诖康缍刀缘缤⒓彝ス┑绲男枨� ，双向充电桩也趋于使用三相B6-PFC+双有源桥电路。
无论哪一种充电桩 ，客户都在一如既往地重视高品质的同时 ，随着输出功率的提高而追求高效化和热治理。对此 ，新葡萄8883官网AMG以功率器件为中心提供种种解决计划 ，满足种种客户需求。凭据使用器件的差别 ，新葡萄8883官网AMG提供两类充电桩解决计划。一是碳化硅器件解决计划 ，适用于追求高效、小型化的大功率充电桩。二是硅器件解决计划 ，包括相关于碳化硅器件来说性价比较好的超等结MOS和IGBT。
·针对单向充电桩：面向大功率Vienna PFC+LLC电路拓扑的计划
Vienna整流＋LLC组成了充电桩的基本电路。如果考虑设备本钱 ，新葡萄8883官网AMG推荐使用硅器件、FRD（快恢复二极管）计划；如果需要高功率密度和高效率 ，则推荐使用碳化硅 MOS/SBD计划。
Vienna PFC+LLC电路和器件示例
PFC部分更适合使用碳化硅器件 ，理由有二：其一 ，高温时导通电阻增加较少 ，能实现高效率 ，同时可抑制发热 ，使用更小的散热板；其二 ，碳化硅器件的恢复损耗很是小 ，开关损耗较小 ，能够提高事情频率 ，有助于输入线圈的小型化。作为硅器件解决计划 ，也可以使用具有高速开关的新葡萄8883官网AMGSJ-MOSFET“R65xKN系列”以及IGBT“RGW系列”。
Vienna PFC拓扑推荐器件
其次 ，关于LLC部分 ，新葡萄8883官网AMG通过高耐压1200V 碳化硅MOS来削减部件个数。通过将1200V 碳化硅MOS应用于LLC部分 ，可以将Stack型的LLC电路变换为下述Single型。具备高耐压、高速开关特点的碳化硅器件给Single LLC带来以下优点：
? 减少功率器件数量 ，节省空间 ，简化电路 ，降低故障率；
? 减少控制元件数量 ，简化驱动电路 ，减少MCU使用数、减少端口数。

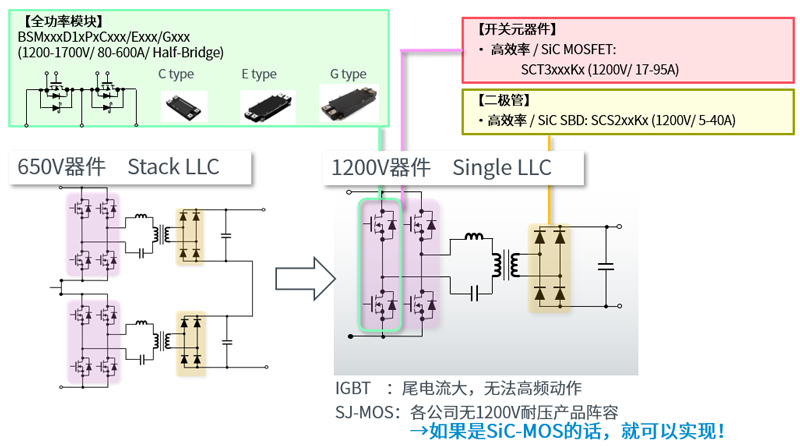

碳化硅MOS可以实现Single LLC的优势
?针对双向充电桩：面向三相B6-PFC电路拓扑的解决计划
新葡萄8883官网AMG针对双向充电桩的三相B6-PFC拓扑的计划使用1200V 碳化硅MOS ，它具有以下优点：
? 受高温影响小
? 高速恢复性能有助于可实现输入线圈、绝缘变压器的小型化
? 抑制偏共振时的破坏危害
20kW以下使用1200V开关元器件 ，例如高效率的碳化硅MOSFET “SCT3xxxKx（1200V/17-95A）”或标准IGBT “RGSxxTSX2”。在20kW以上的应用中 ，可以选择全碳化硅功率�？椤癇SMxxxD1xPxCxxx/Exxx/Gxxx（1200-1700V/80-600A/Half-Bridge）BSMxxxD1xPxCxxx/Exxx/Gxxx（1200-1700V/80-600A/Half-Bridge）” ，实现双有源桥谐振变换器（绝缘双向DC-DC）。
三相B6-PFC+双有源桥电路拓扑推荐器件
?针对充电桩二次电源系统的解决计划
针对充电桩系统中的二次部分（控制器 ，驱动部分） ，新葡萄8883官网AMG也有很是多的产品可供选择 ，其中在电源方面 ，有电源树形式的提案 ，从HV-DCDC到DCDC或LDO。
电源树形式的提案
2021年5月 ，新葡萄8883官网AMG推出了高耐压、大电流、内置MOSFET的降压型DC/DC转换器IC“BD9G500EFJ-LA” ，既可实现小型高效 ，又确保纵然受到雷电等突发性浪涌电压也不会损坏；同时以大电流支持更多的功效。
新产品是非隔离型DC/DC转换器IC ，接纳BiCDMOS高耐压工艺 ，可提供先进工业设备所需的电源功效。适用于48V电源系统 ，具有超高的80V耐压 ，宁静事情规模更宽 ，与同等输出电流的普通产品相比 ，耐压提高了约20％。其足够的余量可以应对突发性浪涌电压 ，有助于提高应用的可靠性。
别的 ，还实现了耐压60V以上DC/DC转换器IC中超高的5A最大输出电流 ，有助于实现更多功效的小型化充电桩。另外 ，内置低损耗MOSFET可在2A至5A宽输出电流规模内实现高达85%的功率转换效率 ，越发节能。
与普通产品相比 ，耐压提高约20％
助客户研发一臂之力
在客户开发流程的各个阶段 ，新葡萄8883官网AMG提供全方位的应用支持 ，包括器件选型、电路设计、电路验证 ，到基板设计和实机验证。新葡萄8883官网AMG还特别针对客户在产品设计中比较花费惫�的3项技术提供重点支持：
·热设计支持
通过包括印刷板在内的热模拟 ，可以在PCB发板之前验证热设计。如果爆发热问题 ，可以通过实测和模拟提出革新建议。
·EMC（噪音）设计支持
在构想、设计、试制阶段 ，由支持过众多客户、有富厚经验的工程师进行剖析 ，支持客户解决EMC问题。
·仿真技术支持
客户可以利用新葡萄8883官网AMG官网上的仿真工具ROHM Solution Simulator简单轻松地进行电路仿真和系统验证。在接近实际情况的解决计划电路中 ，同时验证碳化硅功率元器件和驱动IC ，从而显著缩短应用开发周期。
绿色 ，“充”向未来
作为全球功率半导体特别是碳化硅技术立异的领导者之一 ，新葡萄8883官网AMG连续提供宁静可靠的功率半导体解决计划 ，来满足种种场景电动汽车充电需求。未来 ，新葡萄8883官网AMG将积极推动技术立异 ，为构建绿色、智能、宁静的充电生态提供更多宁静可靠的充电解决计划 ，助力全面低碳社会的可连续生长。
