ROHM开发出节能优势显著的升降压型DC/DC转换器“BD83070GWL”

更新时间：2019-07-11 | 宣布人：

＜提要＞

MOSFET的升降压型DC/DC转换器「BD83070GWL」

全球知名半导体制造商ROHM（总部位于日本京都） ，面向移动设备、可衣着式设备及IoT设备 ，开发出一款内置MOSFET的升降压型DC/DC转换器*1)“BD83070GWL” ，该产品实现了超高效率和超低消耗电流 。
“BD83070GWL”是面向小型电池驱动的电子设备 ，以“低功耗环保元器件的标杆版”为目标开发而成的超低功耗升降压型电源IC 。产品内置低损耗的MOSFET ，并配置低耗电消耗电流电路 ，在种种电池驱动设备（电动牙刷以及剃须刀等）事情时（负载电流200mA时） ，功率转换效率高达97% ，并且 ，消耗电流仅为2.8?A ，在升降压型电源IC领域中也抵达极高水平 。因此 ，相比普通产品效率大大提升的应用在待机时（负载电流100?A时） ，电池续航时间可延长1.53倍（ROHM视察数据） ，很是有助于延长小型电池驱动的种种电子设备的续航时间 。
本产品已于2019年4月开始出售样品（样品价格300日元/个 ，不含税） ，计划于2019年10月开始暂以月产100万个的规模投入量产 。前期工序的生产基地为ROHM Hamamatsu Co.,Ltd.（日本滨松市） ，后期工序的生产基地ROHM Apollo Co., Ltd.（日本行桥市） 。别的 ，搭载本产品的评估板“BD83070GWL-EVK-001”也与本新闻稿宣布同期开始网售 ，客户可从Ameya360、icHub、Sekorm购置 。
未来 ，ROHM将继续利用模拟技术的优势 ，开发节能、高性能的电源IC ，为社会的节能孝敬力量 。

＜配景＞

近年来 ，移动设备、可衣着式设备及IoT设备等用电池驱动的电子设备已迅速普及 。并且 ，为了提高产品的设计灵活度并确保配置新功效所用的空间 ，要求这些产品上搭载的元器件的功耗要降低到极限 ，以实现小型化并延长电池续航时间 。
一直以来 ，ROHM充分利用模拟设计技术、电源系统工艺以及笔直统合型生产体制优势 ，致力于开发满足市场需求的电源IC 。其中 ，针对移动设备也推出了升压电源IC“BU33UV7NUX”和降压电源IC“BD70522GUL”等高效率、超低功耗的电源IC ，很是有助于延长电池驱动应用的续航时间 。此次 ，产品阵容又新增了超高性能的升降压电源IC ，可满足更多应用的需求 。

中国·首发|新葡萄(8883·AMG)官方网站

＜特点详情＞

升降压DC/DC转换器的须要性

新产品“BD83070GWL”作为1.2mm x 1.6mm的小型升降压电源IC ，有助于配备电池或小型电池的设备实现长时间驱动 ，好比在应用待机时（负载电流 100?A时） ，与普通产品相比 ，电池续航时间可延长1.53倍 。该产品具有以下特点：

1. 在宽负载电流规模内实现最高达97%的高转换效率

通过内置接纳了功率系统工艺0.13?m的BiCDMOS的低损耗MOSFET ，在种种电池驱动设备（电动牙刷以及剃须刀等）运行时（负载电流200mA时） ，实现最高达97%的高功率转换效率 ，在其他从轻负载到最大负载规模内（100μA～1A）也实现了高达90%以上的高转换效率 。
并且 ，接纳ROHM独吞控制技术“X Ramp PWM控制” ，能够对输入电压实现升降压无缝切换 。

2. 在升降压电源IC领域 ，实现仅2.8?A超低消耗电流 ，属于业界顶尖水平

产品接纳超低消耗电流与高速响应性能兼备的低消耗电流电路 ，以及为降低损耗而凭据负荷对开关控制进行优化 。
通过凝聚ROHM的低消耗电流模拟技术优势 ，在升降压电源IC领域 ，实现了低至2.8?A的超低消耗电量 。

＜应用示例＞

◇IoT设备等配备纽扣电池的电子设备　　◇智能手机宁静板电脑等配备锂离子电池的电子设备
◇玩具、电动牙刷等配备干电池的电子设备
无论应用和运行条件如何 ，适用于种种配备小型电池的应用的实现长时间驱动 。

＜用于移动设备、节能性能超高的电源IC产品阵容＞

功效 产品型号 消耗电流 输入电压 输出电压 最大输出电流 事情频率 最高效率 封装
升压 BU33UV7NUX 7?A
(MODE=L)
13?A
(MODE=H) 		0.6 ～ 4.5V 3.3V 50mA
(MODE=L)
500mA
(MODE=H) 		800kHz 91%
@1mA 		VSON010X3020
(3mm x 2mm)
降压
BD70522GUL 		0.18?A 2.5 ～ 5.5V 1.2, 1.5, 1.8, 2.0, 2.5, 2.8, 3.0, 3.2, 3.3V 500mA 1MHz 90%
@10?A 		VCSP50L1C
(1.76mm x 1.56mm)
升降压
BD83070GWL 		2.8?A 2.0 ～ 5.5V 2.5, 3.3V 1000mA 1.5MHz 97%
@200mA 		UCSP50L1C
(1.2mm x 1.6mm)

＜评估板信息＞

开始销售时间： 2019年7月起
评估板型号： BD83070GWL-EVK-001
网售平台： Ameya360、icHub、Sekorm
新产品支持页面：?https://www.rohm.com.cn/products/power-management/switching-regulators/integrated-fet/buck-boost-converters-integrated-fet/bd83070gwl-product/information

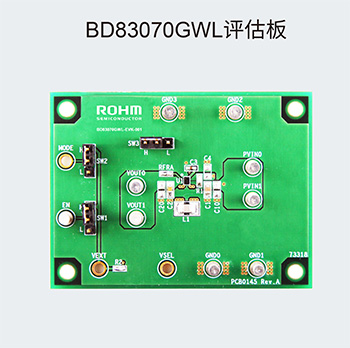

BD83070GWL 评估板

＜术语解说＞

*1)? DC/DC转换器、降压、升压、升降压
电源IC的一种 ，具有将直流（DC）电压转换为直流电压的功效 。主要有用来降低电压的降压型和用来升高电压的升压型两种类型 。“升降压”可凭据输入电压在升压和降压之间切换 ，但由于电路变得冗余 ，因此在响应能性和消耗电流方面保存问题 。
